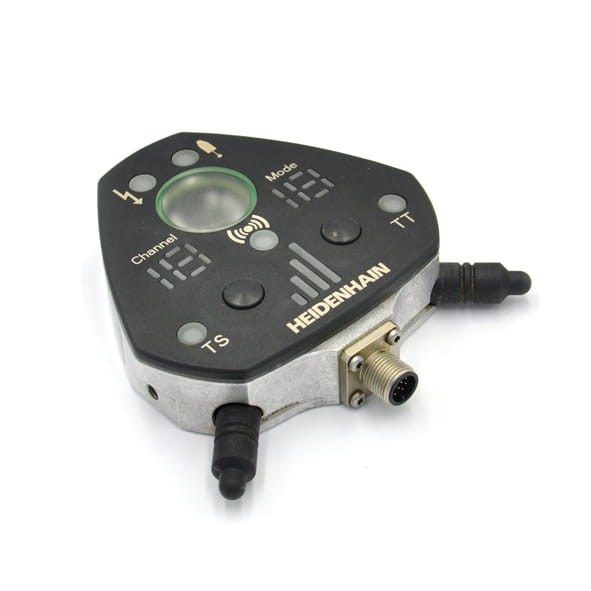

SE 660 0.00 5XS12 BG HTL 01 0017 – Odbiornik

SE 660 0.00 5XS12 BG HTL 01 0017 – Odbiornik

• Urządzenie nadawczo-odbiorcze SE do transmisji w podczerwieni
  powinien być zamontowany w zasięgu transmisji sondy dotykowej,
  w całym zakresie ruchu maszyny.

• Odstęp boczny od powierzchni metalowych musi wynosić co najmniej 60 mm.

• Dzięki wysokiemu stopniowi ochrony IP68, urządzenia SE
  mogą być montowane w przestrzeni roboczej i mogą być narażone na
  chłodziwo.

• Jeśli SE 660  ma być  używane zarówno jako sonda dotykowa przedmiotu obrabianego, jak i
  sondę dotykową narzędzia TT 460, wówczas należy
  upewnić się podczas montażu, że SE może
  komunikować się z obiema sondami dotykowymi.

• Nadajnik-odbiornik jest mocowany z boku
  za pomocą dwóch gwintowanych otworów M5. Odpowiednie
  uchwyty są dostępne jako akcesoria do
  prostego montażu. Można go również łatwo zmodernizować
