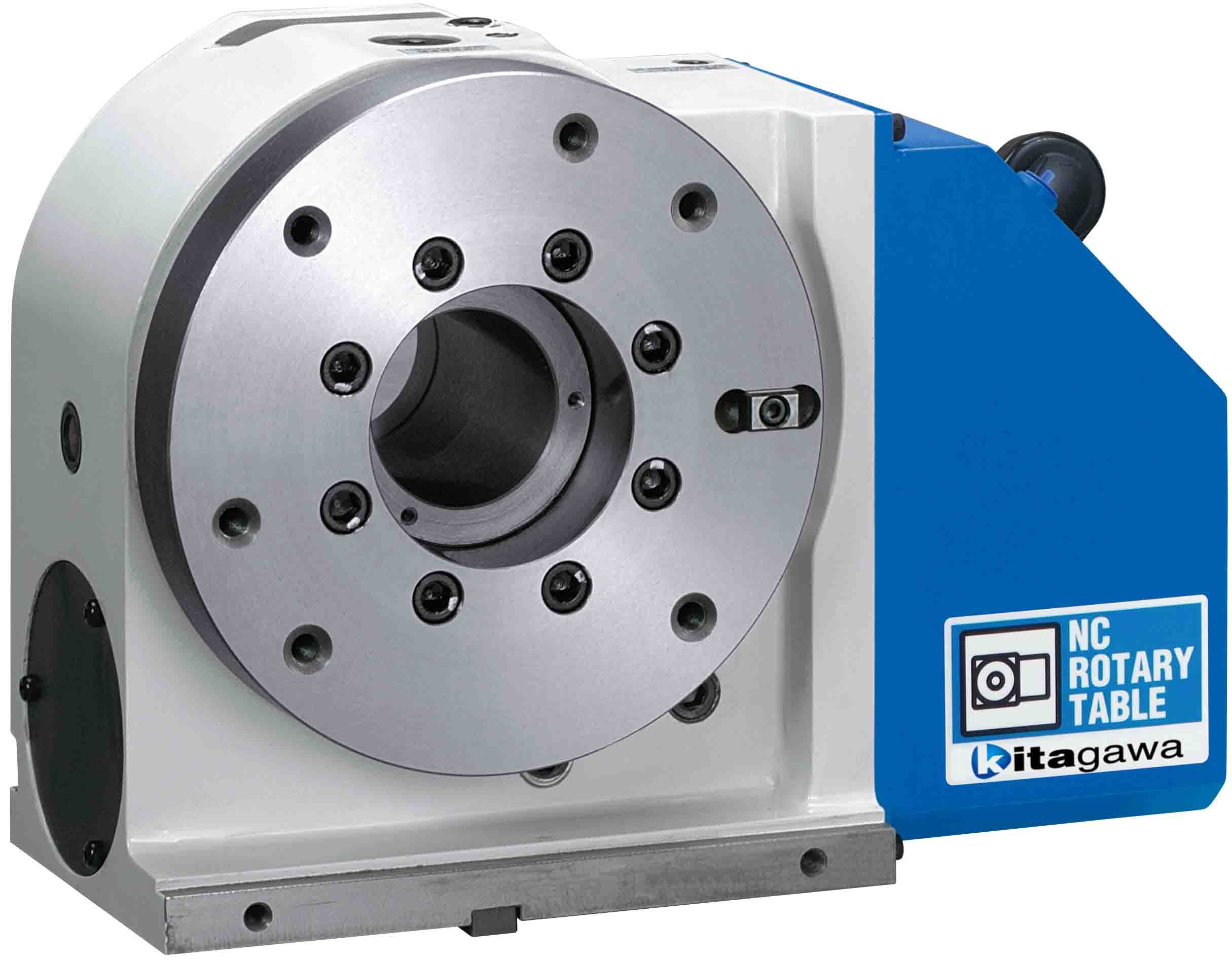

Stół obrotowy MR200 R/L Kitagawa

Stół obrotowy MR200 R/L Kitagawa - obrazek 2

Stół obrotowy MR200 R/L Kitagawa - obrazek 3

Stół obrotowy MR200 R/L Kitagawa - obrazek 4

Stół obrotowy MR200 R/L Kitagawa

Tarcza o średnicy 200 mm i maksymalnej prędkości obrotowej 33,3 rpm z momentem zacisku 350 Nm.

Średnica otworu przelotowego wrzeciona (w mm): 45
Wysokość centrum (w mm): 140
Dokładność indeksowania (sek): 20
Powtarzalność (sek): 4

Podana cena zawiera urządzenie wraz z silnikiem.

Kod produktu MR200

93 545,35 zł brutto (cena netto: 76 053,13 zł)

Opis produktu

Tarcza o średnicy 200 mm i maksymalnej prędkości obrotowej 33,3 rpm z momentem zacisku 350 Nm.

Średnica otworu przelotowego wrzeciona (w mm): 45
Wysokość centrum (w mm): 140
Dokładność indeksowania (sek): 20
Powtarzalność (sek): 4

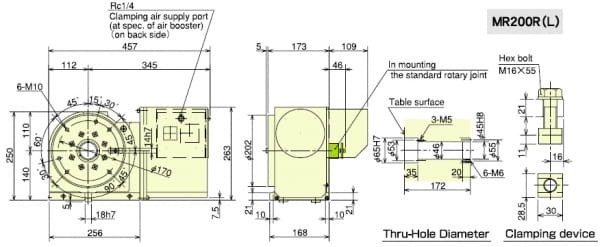

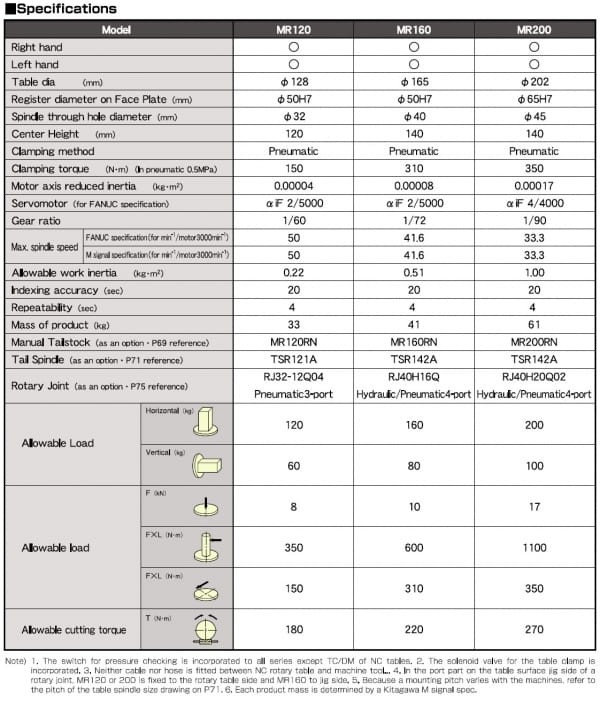

Średnica tarczy (w mm): Ø202

Średnica otworu tarczy: Ø65H7
Średnica otworu przelotowego wrzeciona (w mm): Ø45
Wysokość centrum (w mm): 140
Metoda zacisku: Pneumatyczna
Siła zacisku (Nm przy ciśnieniu pneumatycznym 0,5 MPa): 350
Moment bezwładności zredukowany na oś silnika (kg.m2): 0,00017
Serwomotor (specyfikacja FANUC): iF 4/4000
Przełożenie przekładni: 1/90
Maksymalna prędkość obrotowa wrzeciona (specyfikacja FANUC): 33,3 rpm
Dopuszczalny moment bezwładności w trakcie pracy (kg.m2): 1,00
Dokładność indeksowania (sek): 20
Powtarzalność (sek) 4
Waga (kg): 61

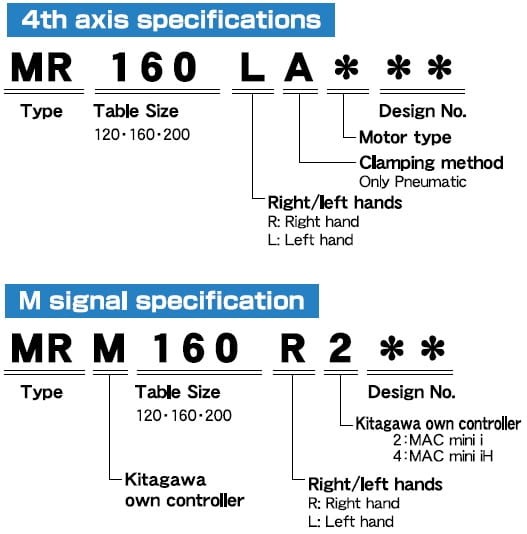

Dostępny z wszystkimi rodzajami silników montowanych z lewej lub prawej strony tak, aby możliwe było zastosowanie w różnorodnych modelach obrabiarek.

Stoły obrotowe firmy Kitagawa są dostępne z opcjonalnym konikiem, łożyskowana podporą i złączem obrotowym.

Konik manualny (opcjonalnie): MR200RN
Złącze obrotowe (opcjonalnie): RJ40H20Q02
Podtrzymka (opcjonalnie): MSR142A

Podana cena zawiera urządzenie wraz z silnikiem.
