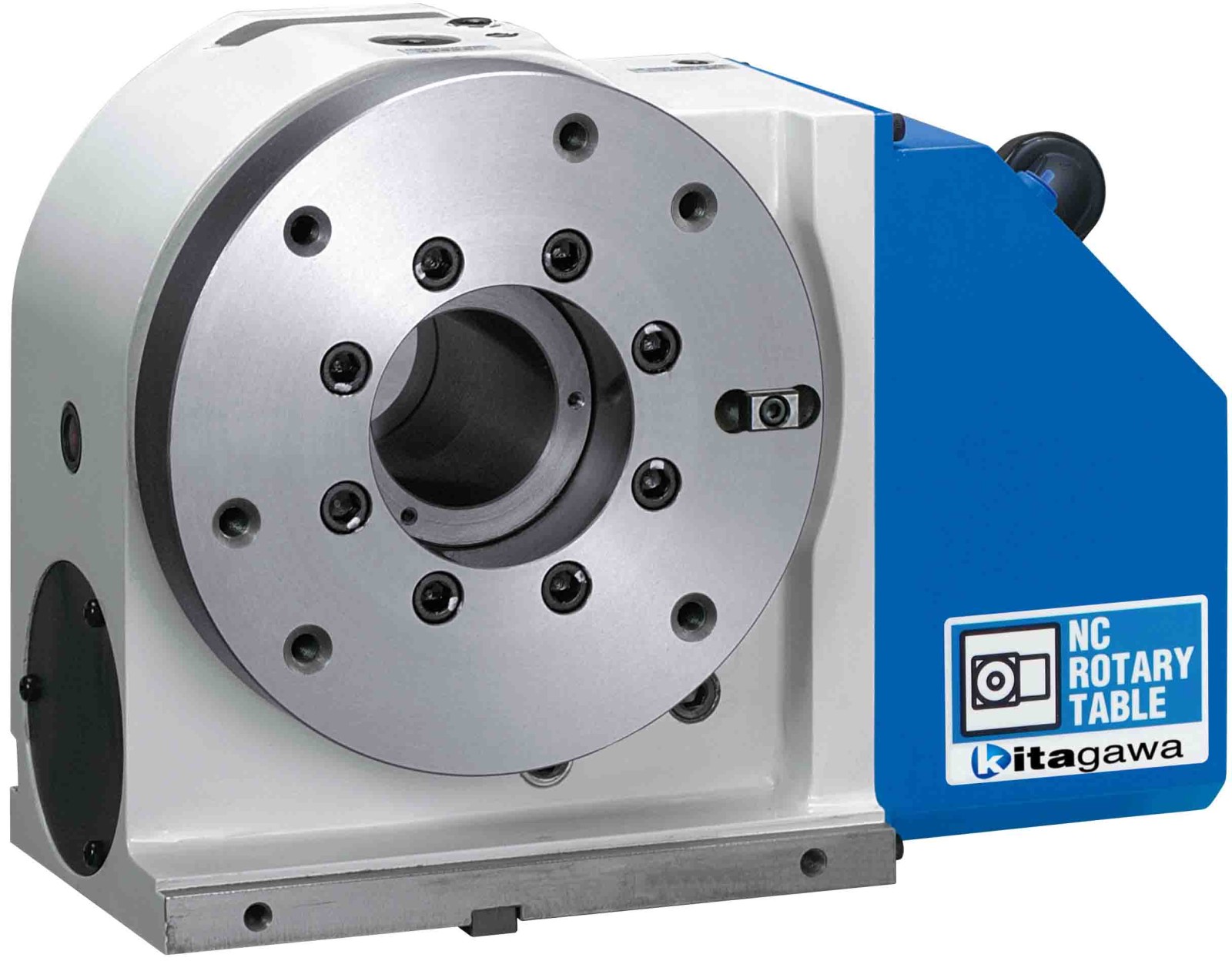

Stół obrotowy MR320 R/L Kitagawa

Stół obrotowy MR320 R/L Kitagawa - obrazek 2

Stół obrotowy MR320 R/L Kitagawa - obrazek 3

Stół obrotowy MR320 R/L Kitagawa - obrazek 4

Stół obrotowy MR320 R/L Kitagawa

Tarcza o średnicy 320 mm i maksymalnej prędkości obrotowej 25 rpm z momentem zacisku 1200 Nm.

Średnica otworu przelotowego wrzeciona (w mm): 105
Wysokość centrum (w mm): 225
Dokładność indeksowania (sek): 20
Powtarzalność (sek): 4

Podana cena zawiera urządzenie wraz z silnikiem.

Kod produktu MR320

113 742,50 zł brutto (cena netto: 92 473,58 zł)

Opis produktu

Tarcza o średnicy 320 mm i maksymalnej prędkości obrotowej 25 rpm z momentem zacisku 1200 Nm.

Średnica otworu przelotowego wrzeciona (w mm): 105
Wysokość centrum (w mm): 225
Dokładność indeksowania (sek): 20
Powtarzalność (sek): 4

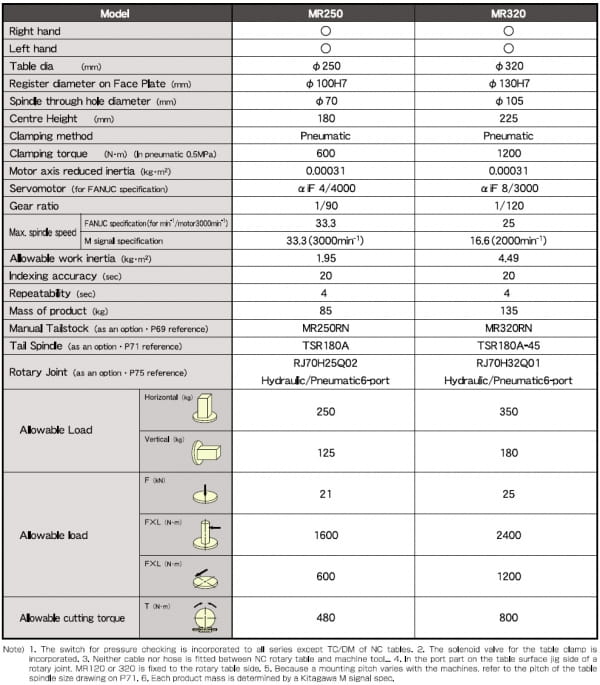

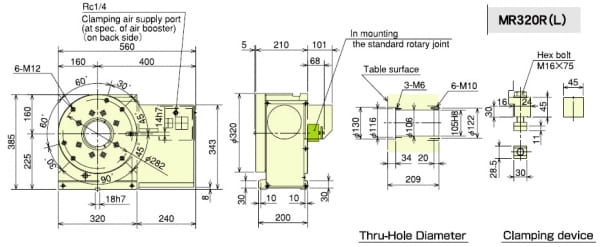

Średnica tarczy: Ø320 mm

Średnica otworu tarczy: Ø130H7
Średnica otworu przelotowego wrzeciona (w mm): Ø105
Wysokość centrum (w mm): 225
Metoda zacisku: Pneumatyczna
Siła zacisku (Nm przy ciśnieniu pneumatycznym 0,5 MPa): 1200
Moment bezwładności zredukowany na oś silnika (kg.m2): 0,00031
Serwomotor (specyfikacja FANUC): iF 8/3000
Przełożenie przekładni: 1/120
Maksymalna prędkość obrotowa wrzeciona (specyfikacja FANUC): 25 rpm
Dopuszczalny moment bezwładności w trakcie pracy (kg.m2): 4,49
Dokładność indeksowania (sek): 20
Powtarzalność (sek) 4
Waga (kg): 135

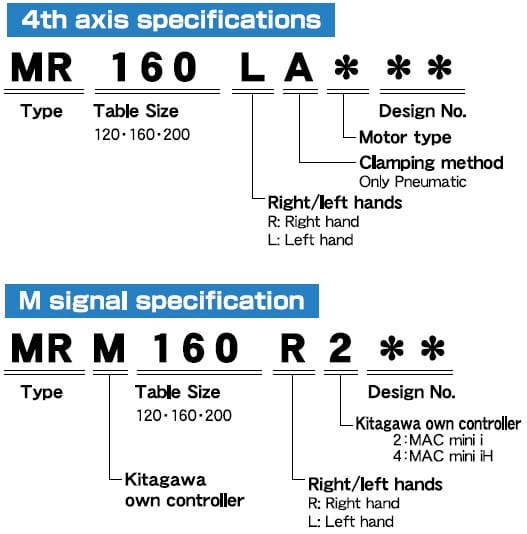

Dostępny z wszystkimi rodzajami silników montowanych z lewej lub prawej strony tak, aby możliwe było zastosowanie w różnorodnych modelach obrabiarek.

Stoły obrotowe firmy Kitagawa są dostępne z opcjonalnym konikiem, łożyskowana podporą i złączem obrotowym.

Konik manualny (opcjonalnie): MR320RN
Złącze obrotowe (opcjonalnie): RJ70H32Q01
Podtrzymka (opcjonalnie): TSR181A45

Podana cena zawiera urządzenie wraz z silnikiem.
