Bezprzewodowe sondy HH detalu i narzędzia

Poznaj sondy najnowszej generacji z systemem antykolizyjnym marki Heidenhain do szybkiego montażu. Praktycznym rozwiązaniem jest jednoczesna instalacja sondy narzędzia TT 460 i detalu TS 460 z podkładką magnetyczną poprzez wspólny odbiornik SE 660.

dodano: 19-01-2021
w kategorii Przyrządy pomiarowe CNC , Frezowanie

Poznaj sondy najnowszej generacji z systemem antykolizyjnym marki Heidenhain do szyb-kiego montażu. Praktycznym rozwiązaniem jest jednoczesna instalacja sondy narzędzia TT 460 i detalu TS 460 z podkładką magnetyczną poprzez wspólny odbiornik SE 660.

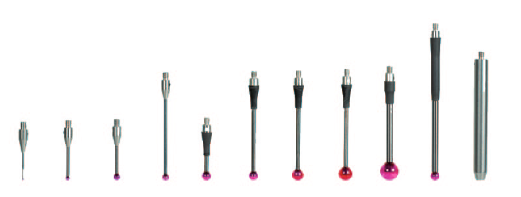

Heidenhain oferuje pełną gamę trzpieni (palców) pomiarowych o różnych długościach i średnicach. Wszystkie trzpienie są przymocowywane do sond detalu TS za pomocą gwintu M3. W standardzie dostarczany jest trzpień odpowiedni do dokonywania pomiarów na większości materiałów.

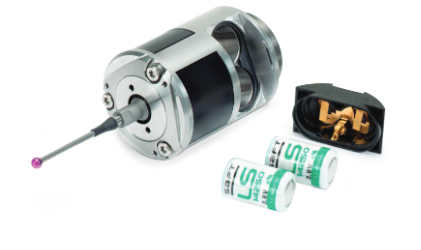

Inteligentny tryb oczekiwania zapewnia dłuższą pracę sond na baterii. Można stosować ogólnodostępne baterie ½ AA o napięciu od 1 V do 4 V. Długość pracy sond zależy od wybranego typu baterii:

- baterie litowe – 400 godzin (dostępne w zestawie),

- baterie alkaliczne – 120 godzin,

- akumulatory - 60 godzin.

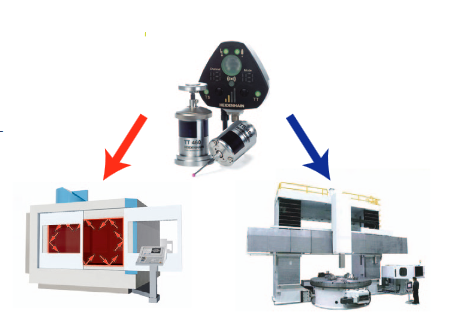

Zastosowanie odbiornika SE 660 umożliwia wybór rodzaju transmisji sygnału pomiędzy radiowym, a na podczerwień.

Transmisja na podczerwień

Idealne rozwiązanie do kompaktowych maszyn z zamkniętym obszarem roboczym.Zasięg sygnału wynosi około 7 m (odbicia).

Transmisja radiowa

Używana głównie do dużych obrabiarek.Zasięg sygnału może sięgać do 30 m.Każda sonda ma swój osobny kanał transmisji danych.

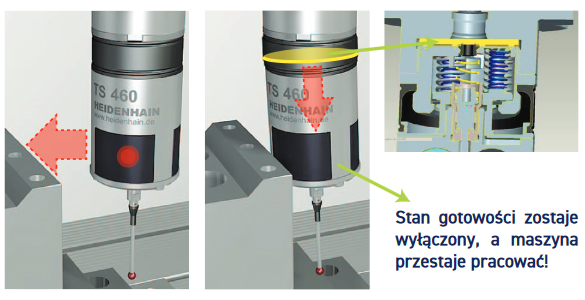

System ochrony przed kolizją jest skorelowany ze sterowaniem. Zabezpiecza obróbkę w osiach X/Y/Z. Specjalny adapter pomiędzy sondą a stożkiem służy jako mechaniczna ochrona przed kolizją. W przypadku zderzenia czujnika sondy z detalem lub narzędziem, sonda może się lekko zgiąć. W efekcie zintegrowany przełącznik dezaktywuje stan gotowości a sterowanie zatrzymuje maszynę (reakcja w 20 ms).

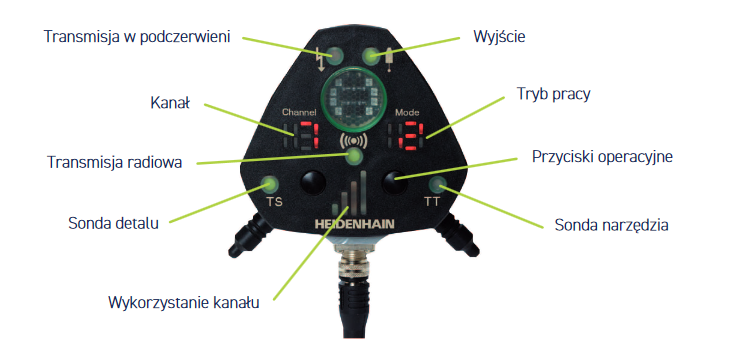

Każda sonda można może pracować z 10 odbiornikami, jak również każdy odbiornik może pracować z 10 sondami. Odbiornik do transmisji radiowej i na podczerwień posiada także dodatkowe wyświetlacze, które dostarczają operatorowi kompleksowe informacje na temat uruchomionych procesów, obsługi i diagnostyki.
