Dokładność pomiarów sondy ma ogromne znaczenie, bowiem wpływa na zapewnienie efektywnej i prawidłowej pracy. Jest to szczególnie ważne podczas procesu kalibracji, czyli skorygowania niedokładności pomiarowych, ponieważ dzięki temu jesteśmy w stanie otrzymać niezwykle dokładne wyniki.

Czym jest sonda pomiarowa?

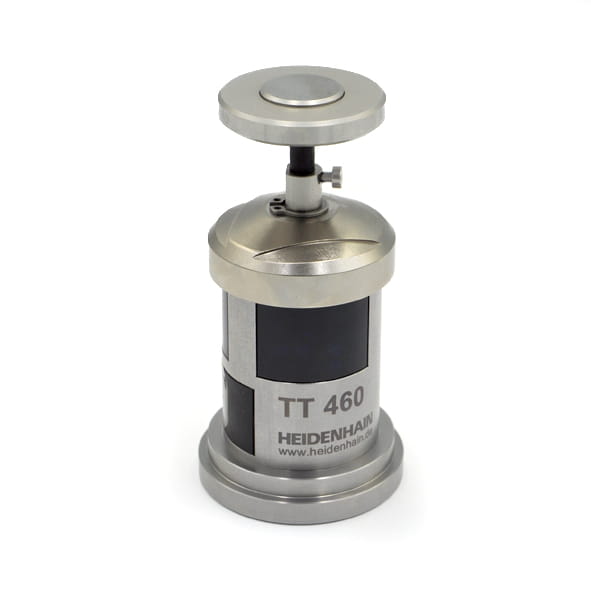

Sonda to bardzo precyzyjne narzędzie do wykonywania pomiarów. Jest to rodzaj urządzenia mierzącego, który poprzez dotykanie przedmiotu, dostarcza danych geometrycznych. Dzięki niemu mamy możliwość weryfikacji i kontroli jakości danego przedmiotu lub stanu zużycia narzędzi. Dlatego tak ważne jest, aby sonda została odpowiednio skalibrowana.
Wielkość stołu w obrabiarce jest często sporym problemem. Sytuacja, w której do powierzchni blatu na stałe przykręcone są sondy, powoduje komplikacje. W tym przypadku najlepszym rozwiązaniem będzie kalibracja sondy za pomocą trzpienia kalibracyjnego.

Trzpień kalibracyjny – instalacja

Trzpień kalibracyjny służy między innymi przyspieszeniu i wydajności pracy. To urządzenie posiada dane: L – wysokość oraz jego średnicę, której wartości zapisane są na środkowym pasku. Pierwszym krokiem instalacji będzie utworzenie w tabeli pozycji „narzędzie” , a następnie dodanie nazwy np.: kalibrator. Przechodząc dalej, należy wpisać długość L oraz średnicę. Jeżeli jest to trzpień marki Heidenhain, będzie pojawiał się promień (połowa długości średnicy). Aby zapewnić elastyczny pomiar sondą, odległość do stołu powinna wynosić 1/100mm. Przykładowo, jeżeli na stole znajduje się detal, który potem zostanie zabielony, naszą sondę możemy już spokojnie odstawić. Jest to niezbędny warunek do przeprowadzenia prawidłowego procesu kalibracji.

Proces kalibracji sondy detalu i narzędzia

Kiedy we wrzecionie znajduje się kalibrator, musimy dopisać jeden wiersz i wybrać cykl procesu. Za pomocą przycisków komputera wybieramy 484. Po tej czynności można przystąpić do naprowadzenia kalibratora na sondę. Gdy ćwiek kalibracyjny znajduje się bezpośrednio nad sondą, jesteśmy gotowi do procesu. Jednakże, zanim jeszcze to nastąpi, musimy wykonać dany cykl, który wcześniej zaprogramowaliśmy. Klikamy dwa razy w EC START. Po drugim naciśnięciu klawisza następuje rozpoczęcie kalibracji.

Kalibrację powinniśmy wykonywać od razu po wyjęciu sondy z pudełka. Kolejną sytuacją będzie wymiana patyczka sondowego, który często może ulec np.: skrzywieniu. Zazwyczaj proces ten należy przeprowadzać przed każdym precyzyjnym zadaniem. Warto również pamiętać, że powinno to nastąpić po zbadaniu maszyny przez pracownika serwisu lub automatyka. Nawet najmniejsza zmiana może obciążyć nas bardzo wysokimi kosztami.

Początek kalibracji sondy detalu i narzędzia jest bardzo podobny. Po wpisaniu do komputera najważniejszych danych używamy kółka kalibracyjnego, na którego płaszczyźnie ustawiamy powierzchnie „Z = 0”. Cały element umieszczamy na stole. Kolejnym krokiem będzie aktywacja kółka ręcznego.

Jeżeli ten zabieg został zrealizowany pomyślnie, aktywujemy magnez. Przed rozpoczęciem kalibracji powinniśmy nadać głównej płaszczyźnie punkt „0”, za pomocą ustawienia manualnego. W celu uzyskania jeszcze lepszej dokładności pomiaru należy uzyskać wartości tabeli układu impulsowego na poziomie „ON”. Następnie sprawdzamy, czy nasze wszystkie dane są prawidłowo uzupełnione. Jeśli tak, klikamy przycisk „START” i rozpoczynamy proces kalibracji sondy detalu.
